Nhằm thúc đẩy hoạt động đăng ký tài sản trí tuệ hình thành từ hoạt động nghiên cứu khoa học và đổi mới sáng tạo, Trung tâm Sở hữu trí tuệ và Chuyển giao công nghệ (IPTC), Đại học Quốc gia TPHCM đã và đang triển khai đặc biệt hiệu quả đề án: Hỗ trợ thúc đẩy gia tăng tài sản trí tuệ  đối với sáng chế & giải pháp hữu ích của Đại Học Quốc gia TPHCM giai đoạn 2024-2026 (Mã số ĐA2024-52-01).

Trong khuôn khổ đề án, nhiều kết quả nghiên cứu khoa học có giá trị được xem xét hỗ trợ đăng ký sáng chế chuyên nghiệp từ xây dựng bảng mô tả đến quá trình theo đuổi đơn. Trung tâm IPTC xin giới thiệu đơn đăng ký sáng chế với thông tin như sau

1.Tên sáng chế: Phương pháp tạo vật liệu nano silica hữu cơ xốp phân hủy sinh học bọc hạt nano Fe3O4 từ tính

2. Mã số đơn: 1-2024-08028

3. Nhóm tác giả – đơn vị

– PGS.TS, Đoàn Lê Hoàng Tân, Trung tâm Nghiên cứu Vật liệu Cấu trúc Nano và Phân tử, ĐHQG-HCM

– TS. Tạ Thị Kiều Hạnh, Trường Đại học Khoa học Tự nhiên, ĐHQG-HCM

– Mai Ngọc Xuân Đạt, Trung tâm Nghiên cứu Vật liệu Cấu trúc Nano và Phân tử, ĐHQG-HCM

– Nguyễn Trần Hạnh Vy, Trung tâm Nghiên cứu Vật liệu Cấu trúc Nano và Phân tử, ĐHQG-HCM

– GS.TS. Matsumoto Kotaro, Đại học Kyoto, Nhật Bản

– GS.TS. Fuyuhiko Tamanoi, Đại học Kyoto, Nhật Bản

– GS.TS. Phan Bách Thắng, Trung tâm Nghiên cứu Vật liệu Cấu trúc Nano và Phân tử, ĐHQG-HCM.

4. Tình trạng: Đơn đã được Cục SHTT công bố chấp nhận đơn theo QĐ số 147427/QĐ-SHTT, ngày 13/12/2024.

5. Tóm tắt sáng chế + hình ảnh

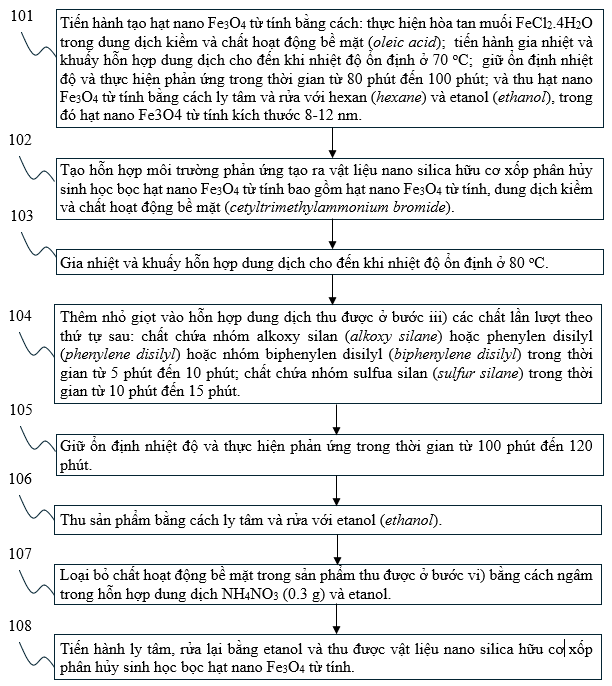

Sáng chế đề cập đến phương pháp tạo ra vật liệu nano silica hữu cơ  xốp phân hủy sinh học bọc hạt nano Fe3O4 từ tính bao gồm các bước: tiến hành tạo hạt nano Fe3O4 từ tính bằng cách thực hiện hòa tan muối FeCl2.4H2O trong dung dịch kiềm và chất hoạt động bề mặt (oleic acid); tiến hành gia nhiệt và khuấy hỗn hợp dung dịch cho đến khi nhiệt độ ổn định ở 70 oC,  giữ ổn định nhiệt độ và thực hiện phản ứng trong thời gian từ 80 phút đến 100 phút; và thu hạt nano Fe3O4 từ tính bằng cách ly tâm và rửa với hexan (hexane) và etanol (ethanol), trong đó hạt nano Fe3O4 từ tính kích thước 8-12 nm; tạo hỗn hợp môi trường phản ứng tạo ra vật liệu nano silica hữu cơ  xốp phân hủy sinh học bọc hạt nano Fe3O4 từ tính bao gồm hạt nano Fe3O4 từ tính, dung dịch kiềm và chất hoạt động bề mặt (cetyltrimethylammonium bromide); gia nhiệt và khuấy hỗn hợp dung dịch cho đến khi nhiệt độ ổn định ở 80 oC; thêm nhỏ giọt vào hỗn hợp dung dịch thu được ở bước iii) các chất lần lượt theo thứ tự sau: chất chứa nhóm alkoxy silan (alkoxy silane) hoặc phenylen disilyl (phenylene disilyl) hoặc nhóm biphenylen disilyl (biphenylene disilyl) trong thời gian từ 5 phút đến 10 phút; chất chứa nhóm sulfua silan (sulfur silane) trong thời gian từ 10 phút đến 15 phút; giữ ổn định nhiệt độ và thực hiện phản ứng trong thời gian từ 100 phút đến 120 phút; thu sản phẩm bằng cách ly tâm và rửa với etanol (ethanol); loại bỏ chất hoạt động bề mặt trong sản phẩm thu được ở bước vi) bằng cách ngâm trong hỗn hợp dung dịch NH4NO3 (0.3 g) và etanol;  và tiến hành ly tâm, rửa lại bằng etanol và thu được vật liệu nano silica hữu cơ  xốp phân hủy sinh học bọc hạt nano Fe3O4 từ tính.



  1. Hiệu quả đạt được

Sáng chế đề cập đến phương pháp tạo ra vật liệu nano silica hữu cơ  xốp phân hủy sinh học bọc hạt nano Fe3O4 từ tính, có khả năng phân hủy sinh học trong cơ thể người thành các hạt có kích thước nhỏ từ 2 nm đến 5 nm, giúp dễ dàng được thận hấp thu một cách tự nhiên mà không gây độc hại cho cơ thể. Vật liệu này chứa các hạt nano Fe3O4 có kích thước 10 nm với độ từ tính 35.8 emu/g. Phương pháp tổng hợp vật liệu có tính khả thi cao, chi phí thấp, sử dụng các hóa chất ít độc hại, thời gian phản ứng ngắn và có khả năng mở rộng quy mô sản xuất lớn trong công nghiệp.

7.Thông tin liên hệ:

Trung tâm Sở hữu trí tuệ và Chuyển giao công nghệ (IPTC), Đại học Quốc gia TP.HCM.

Email: iptc@vnuhcm.edu.vn, tdcthanh@vnuhcm.edu.vn

Tin: IPTC-VNUHCM

Lượt xem: 19

Chia sẻ
